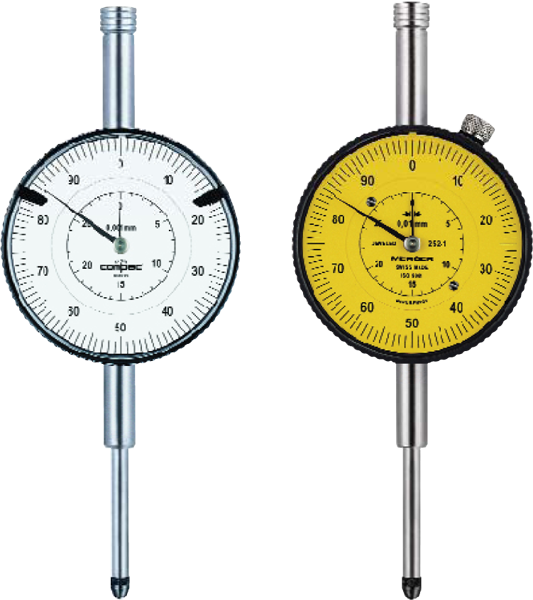

Индикаторы часового типа с большим диапазоном измерения

Отсчет по шкале 0,01 мм / циферблат диаметром 58 мм.

Параметр	Диапазон измерений 30 мм	Диапазон измерений 50 мм	Диапазон измерений 100 мм
A, мм	148	228	390
B, мм	88	117,2	211,6
C, мм	50	60	103,6
D, мм	10	9	9
E, мм	20	19	19
F	∅ 8h6	∅ 8h6	∅ 8h6

Один оборот стрелки соответствует 1 мм перемещения. C противоударной защитой.

№ Модели	Марка	Цена деления шкалы, мм	Диапазон измерений, мм	Диапазон показаний, мм	Со стопором ободка	Круговая шкала
Индикаторы часового типа COMPAC
712		0,01	30	30,5	-	0 ÷ 50 ÷ 100
722		0,01	50	50,5	-	0 ÷ 50 ÷ 100
732		0,01	100	100,5	-	0 ÷ 50 ÷ 100
Индикатор часового типа MERCER
01416039	252-1	0,01	30	30,5	+	0 ÷ 50 ÷ 100

Предельные значения метрологических характеристик (MPE/MPL):

Параметр	Значение
	Диапазон измерений 30 мм	Диапазон измерений 50 мм	Диапазон измерений 100 мм
Предел диапазона отклонения	20 мкм	25 мкм	30 мкм
Общий предел диапазона отклонения	25 мкм	30 мкм	3 мкм
Предел воспроизводимости	3 мкм	3 мкм	3 мкм
Maксимальный гистерезис	5 мкм	5 мкм	8 мкм
Измерительное усилие	≤2,2 Н	≤2,5 Н	≤3,2 Н
